Auf dieser Seite sind einige Fotos und Dokumente enthalten, die verschiedene Konzept- und Designaspekte des Versuchsstands betreffen. Alle Abbildungen oder Dokumente waren auf der ursprünglichen Projektwebseite des IfA, TU-Dresden enthalten und wurden von L. Baron aufgenommen oder erstellt. Alle Abbildungen oder Dokumente sind unter Creative Commons Lizenz CC-BY 4.0 veröffentlicht worden.
Konzept

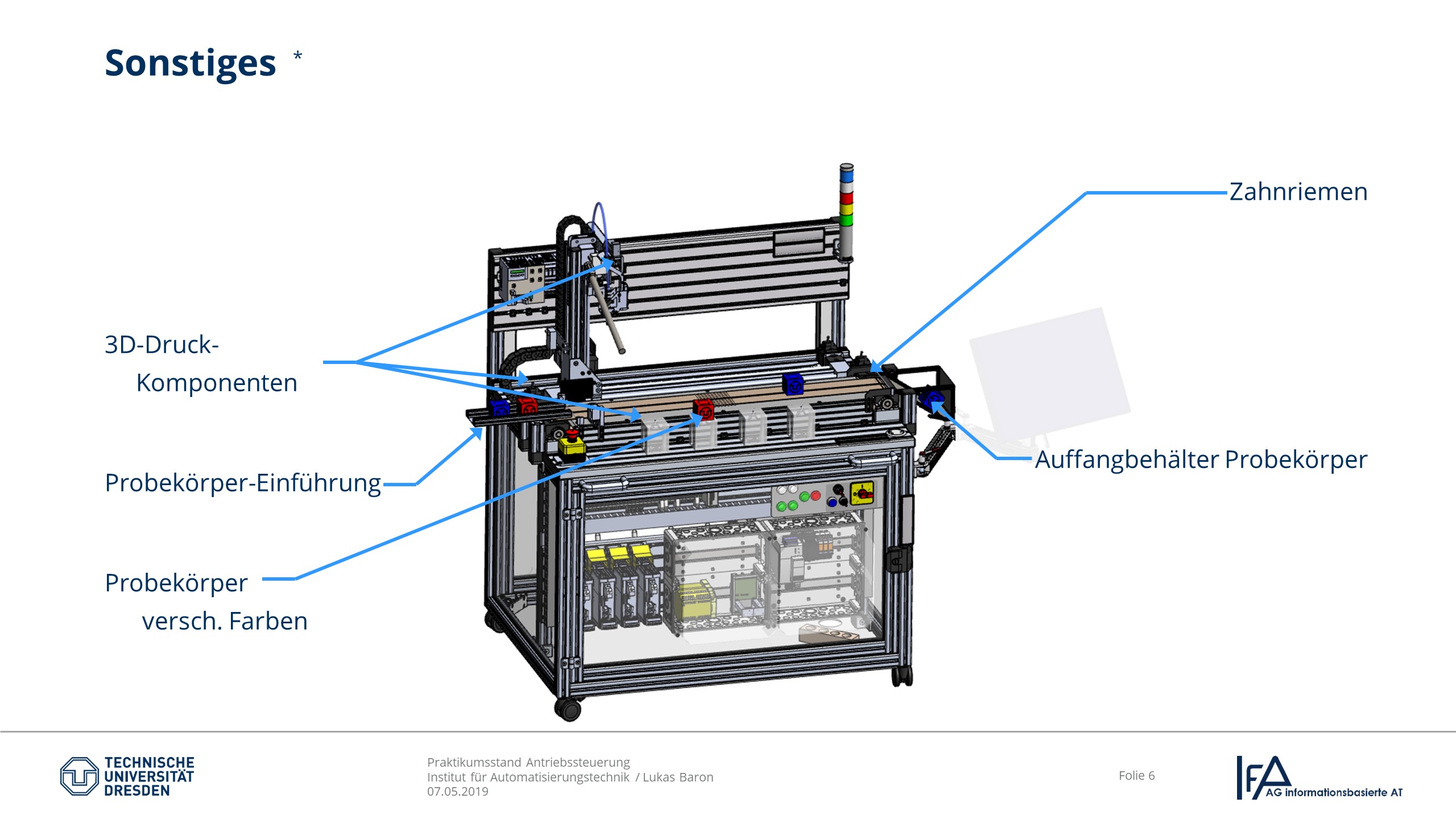

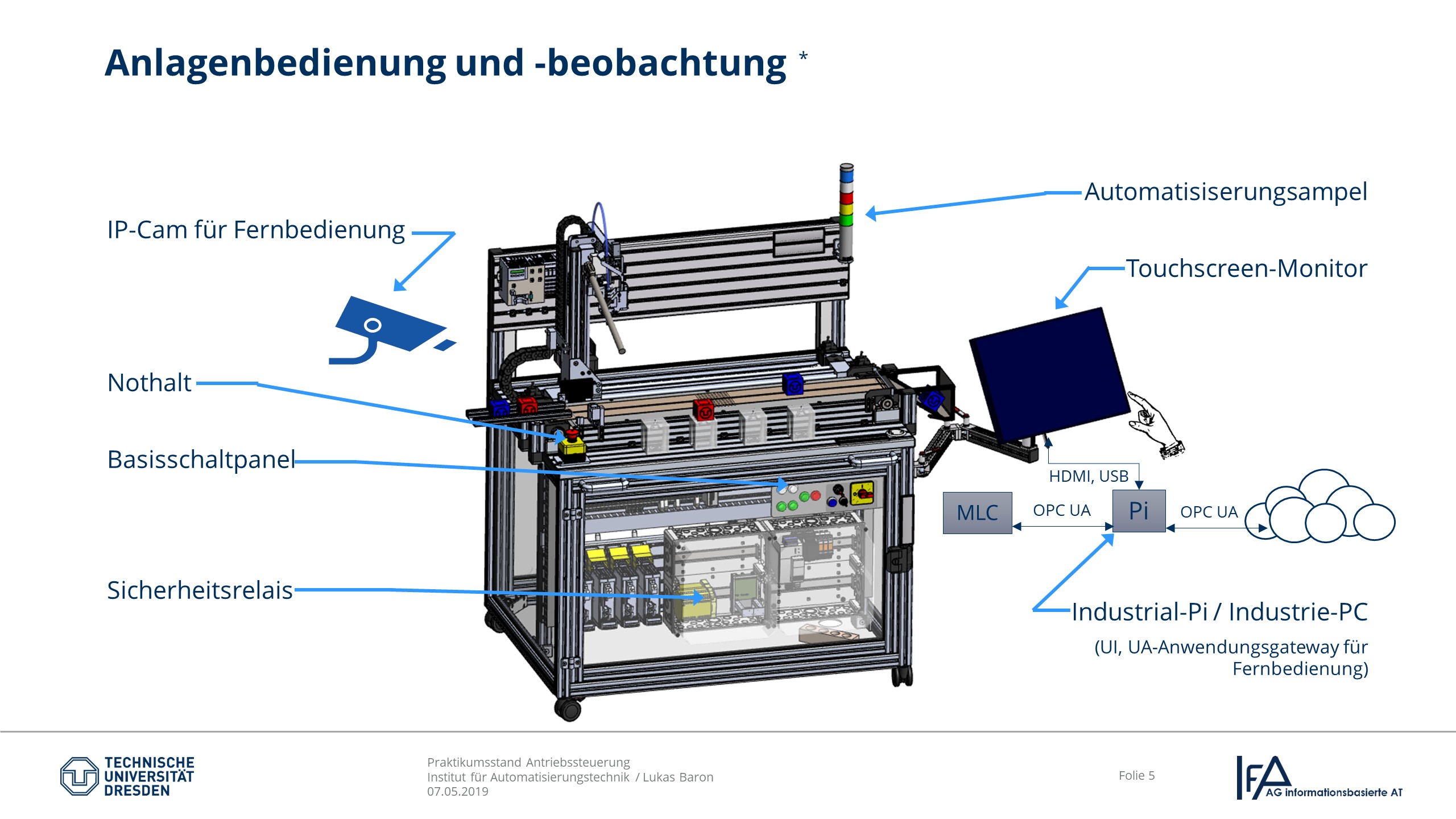

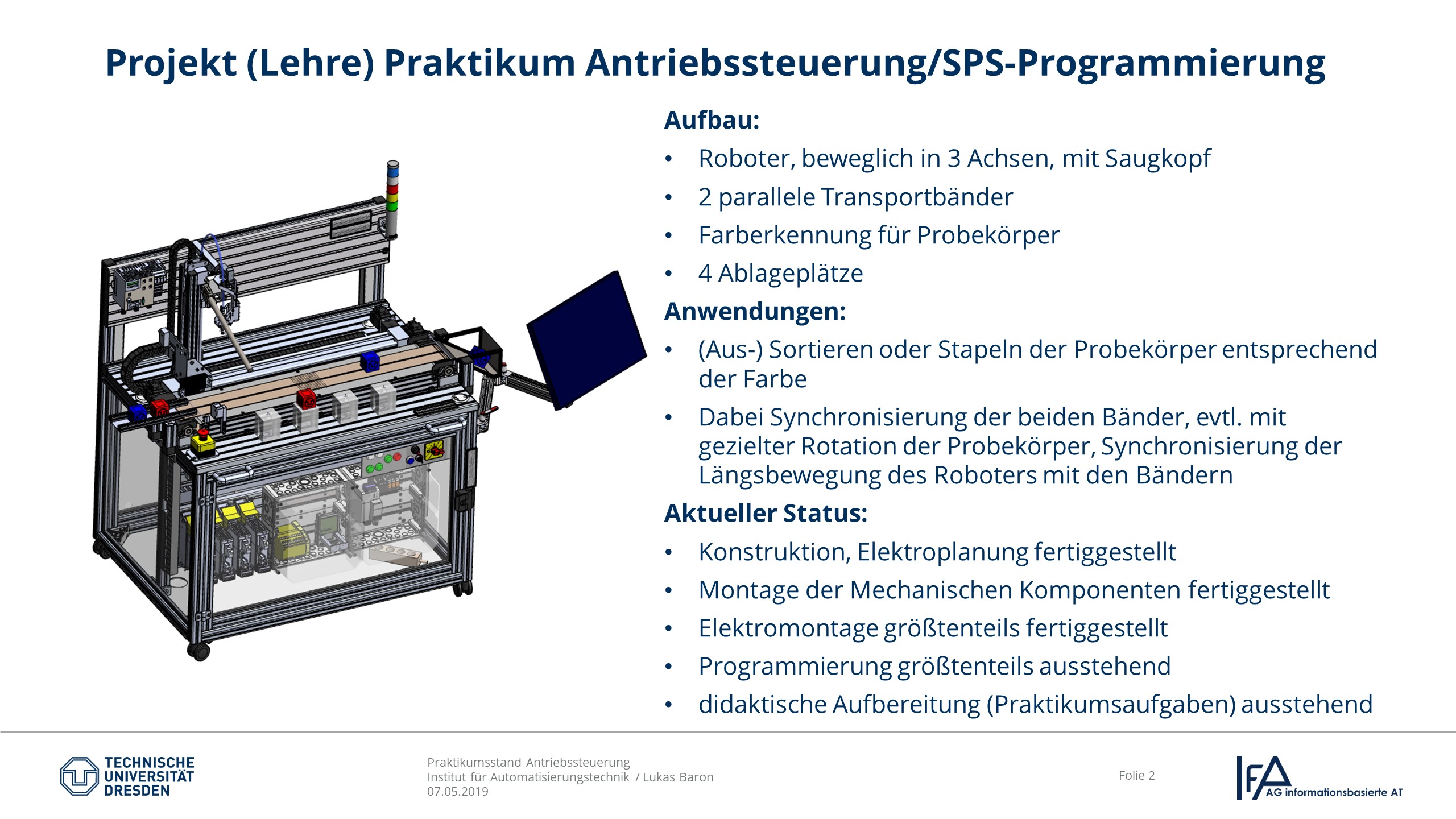

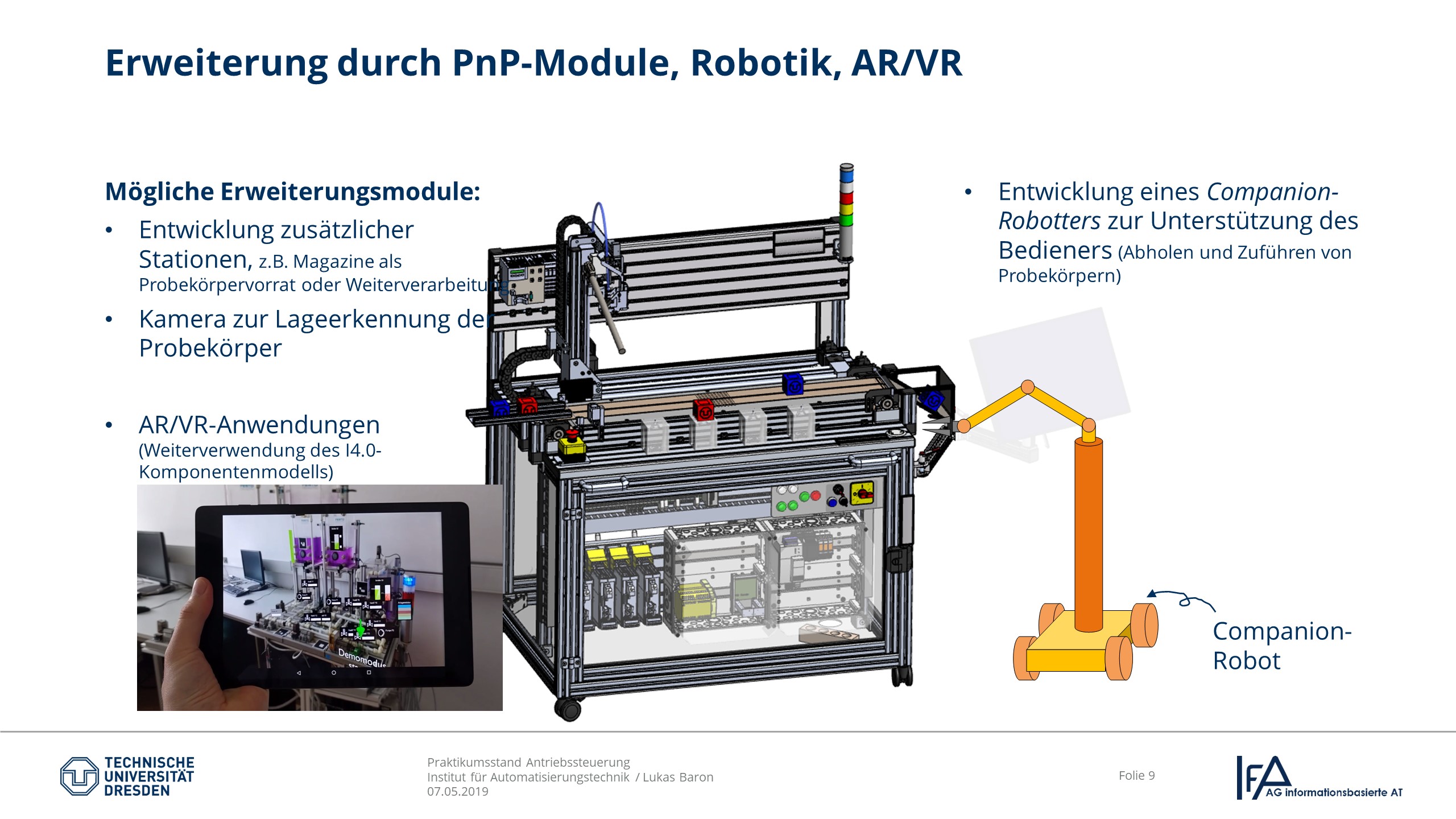

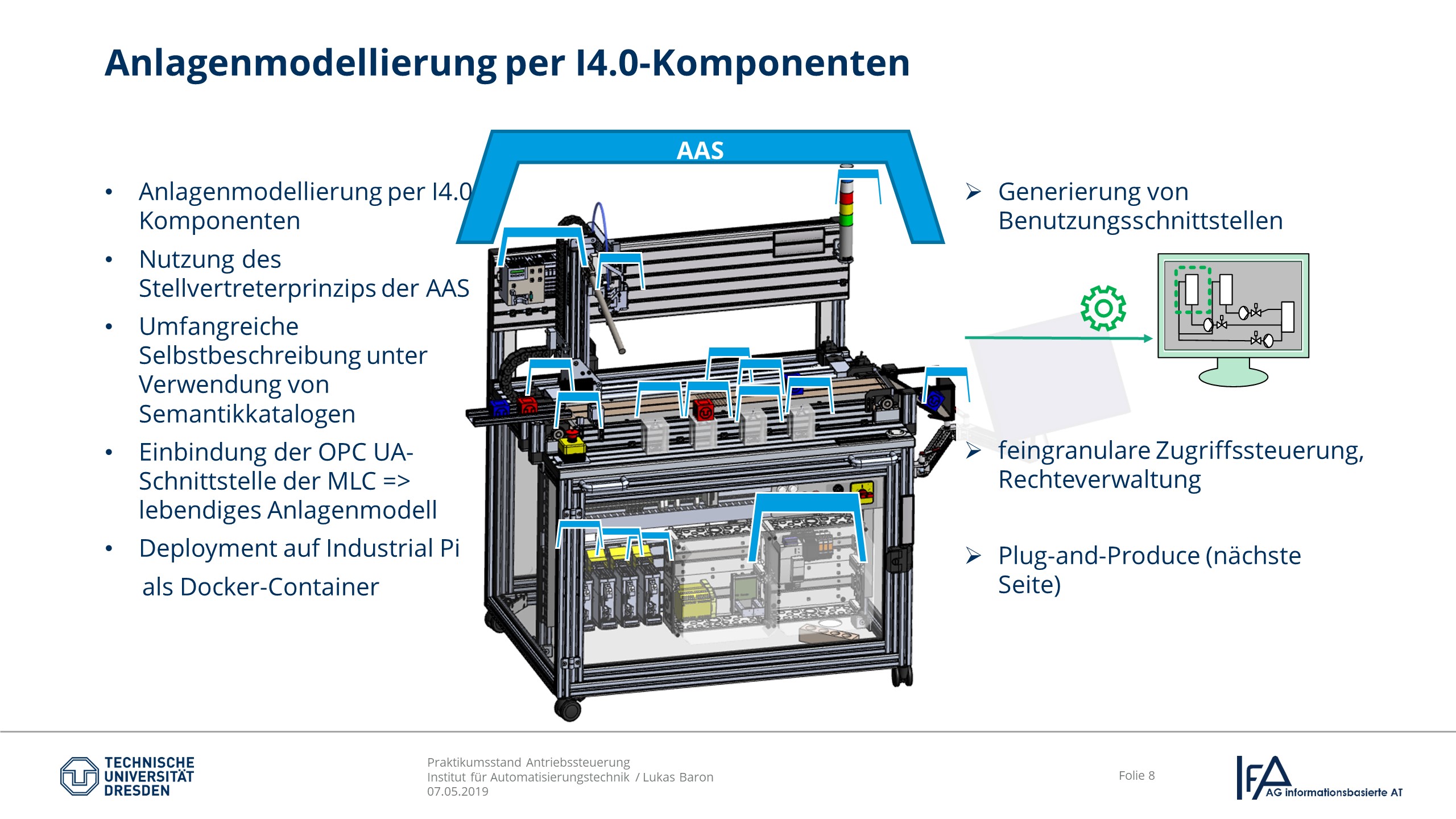

Ein Überblick über den Aufbau sowie weitere Entwicklungsschritte bietet die folgende Slideshow. Die 3D-Renderings sind nicht mehr aktuell, aktuellere Renderings können der Slideshow darunter entnommen werden.
Interaktives 3D-Anlagenmodell
Für den Praktikumsstand stehen umfangreiche Planungsdaten zur Verfügung, die in naher Zukunft unter einer freien Lizenz veröffentlicht werden sollen. Für den Moment steht ein aus dem CAD-Modell generiertes 3D-PDF zum download bereit. Die Aktivierung der 3D-Funktion muss nach dem Öffnen vorgenommen werden. Derzeit wird nur der Adobe Acrobat Reader unterstützt. Aufgrund fehlerhafter Export-Funktionen des CAD-Programms wird noch eine veraltete Version des 3D-PDFs bereitgestellt, die aktuelle steht hier bereit. Die folgende Slideshow zeigt einige exportierte Ansichten aus dem CAD-Programm.

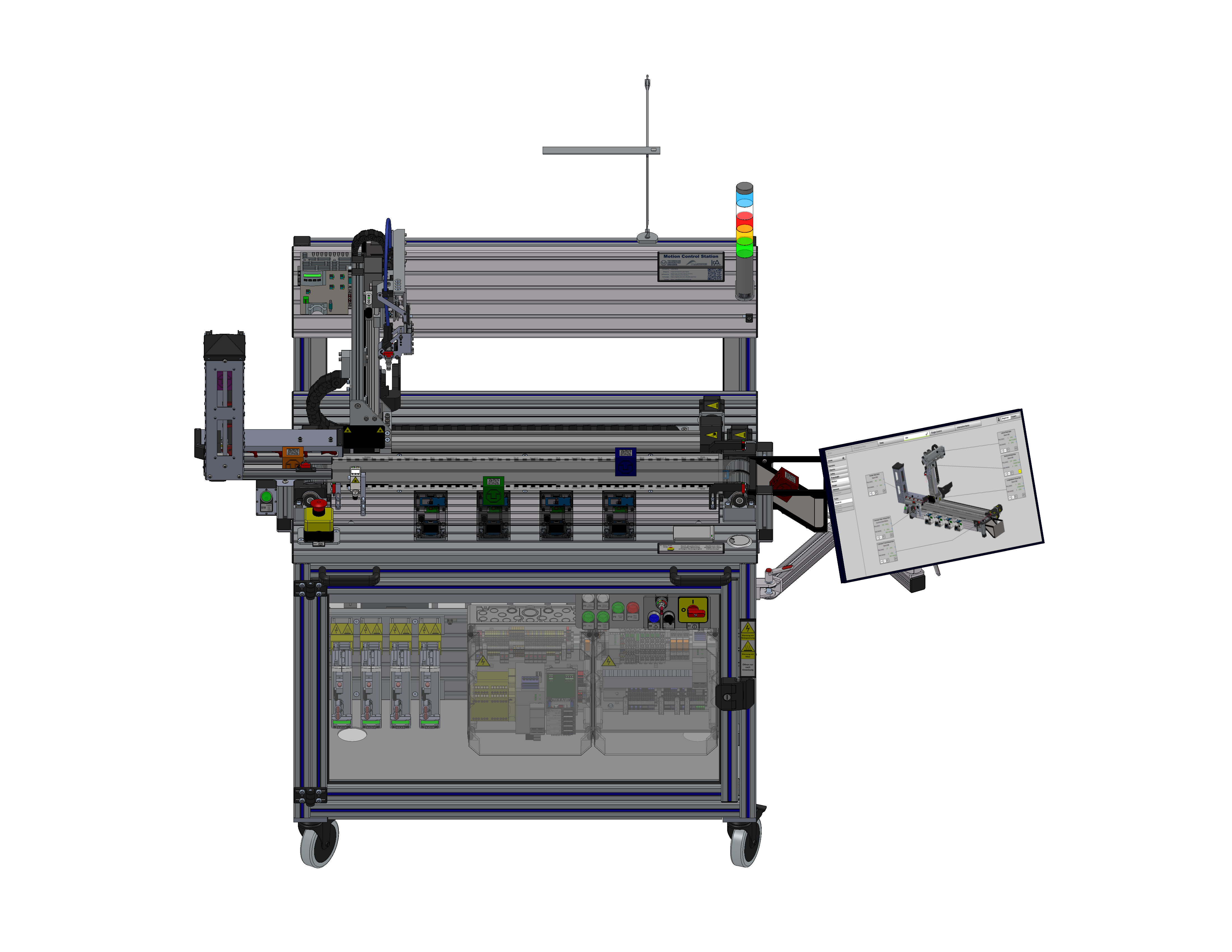

Hauptansicht von vorn

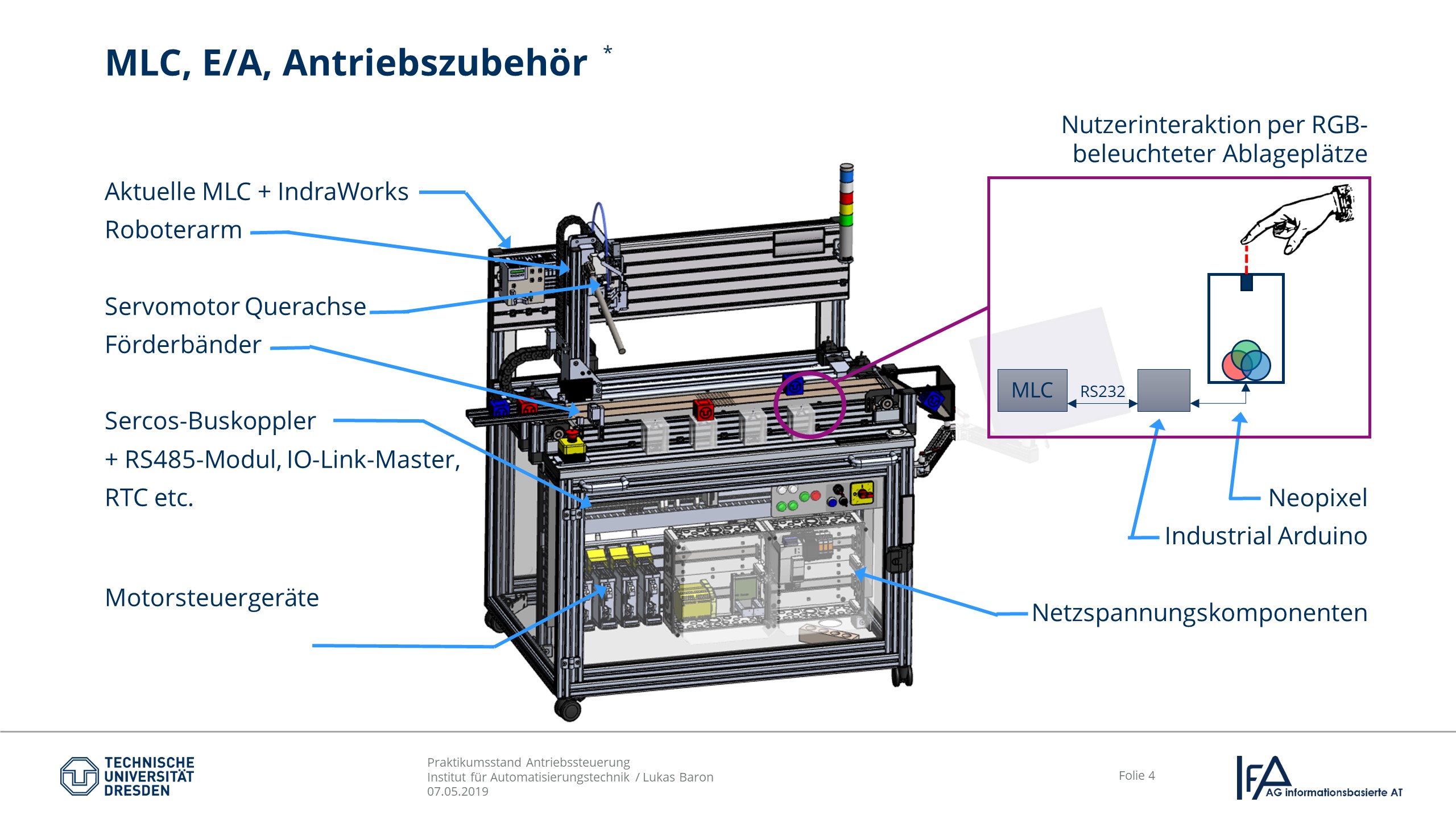

Im Innengehäuse elektronische Komponenten, wie Motorsteuergeräte links unten, daneben Schutzgehäuse für Netzspannungstechnik. Eingelassen in der Fronttür befindet sich ein Basis-Bedienpanel mit Hauptschalter, Modusschalter und Kontrollleuchten. Aufbau auf Grundplatte, siehe folgende Folien. Motion Logic Controller (MLC) auf Rükwand links montiert. Links Magazin und Feeder für Probekörper

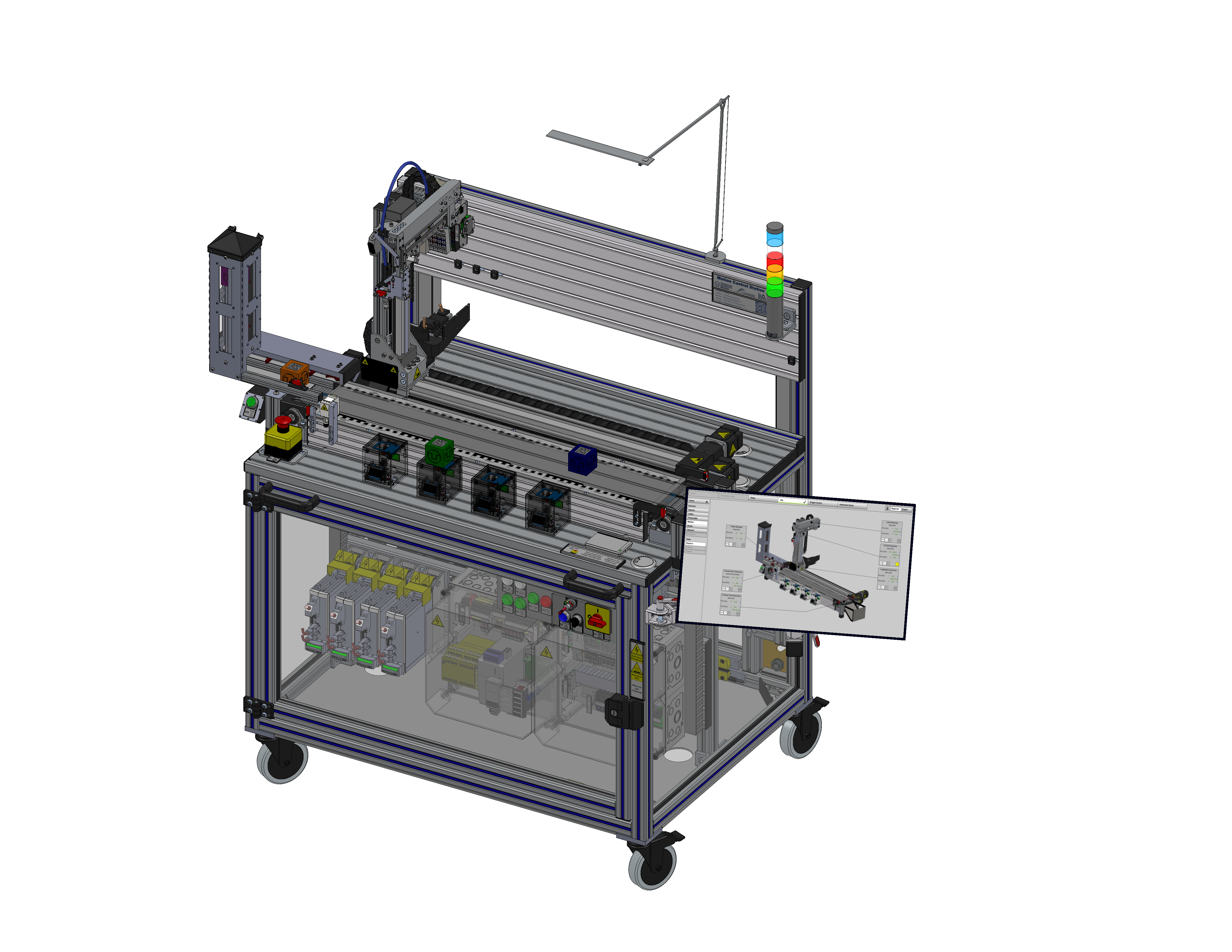

Ansicht schräg von rechts oben
Ansicht gesamter oberer Aufbau auf Grundplatte mit (vlnr) Feeder, Not-Halt, Farbsensor, Ablageplätzen, Förderbändern, Längsachse, Rückwand und Bedienpanel. Auf dem Bedienpanel wird ein Rendering der existierenden Bedienlösung dargestellt.

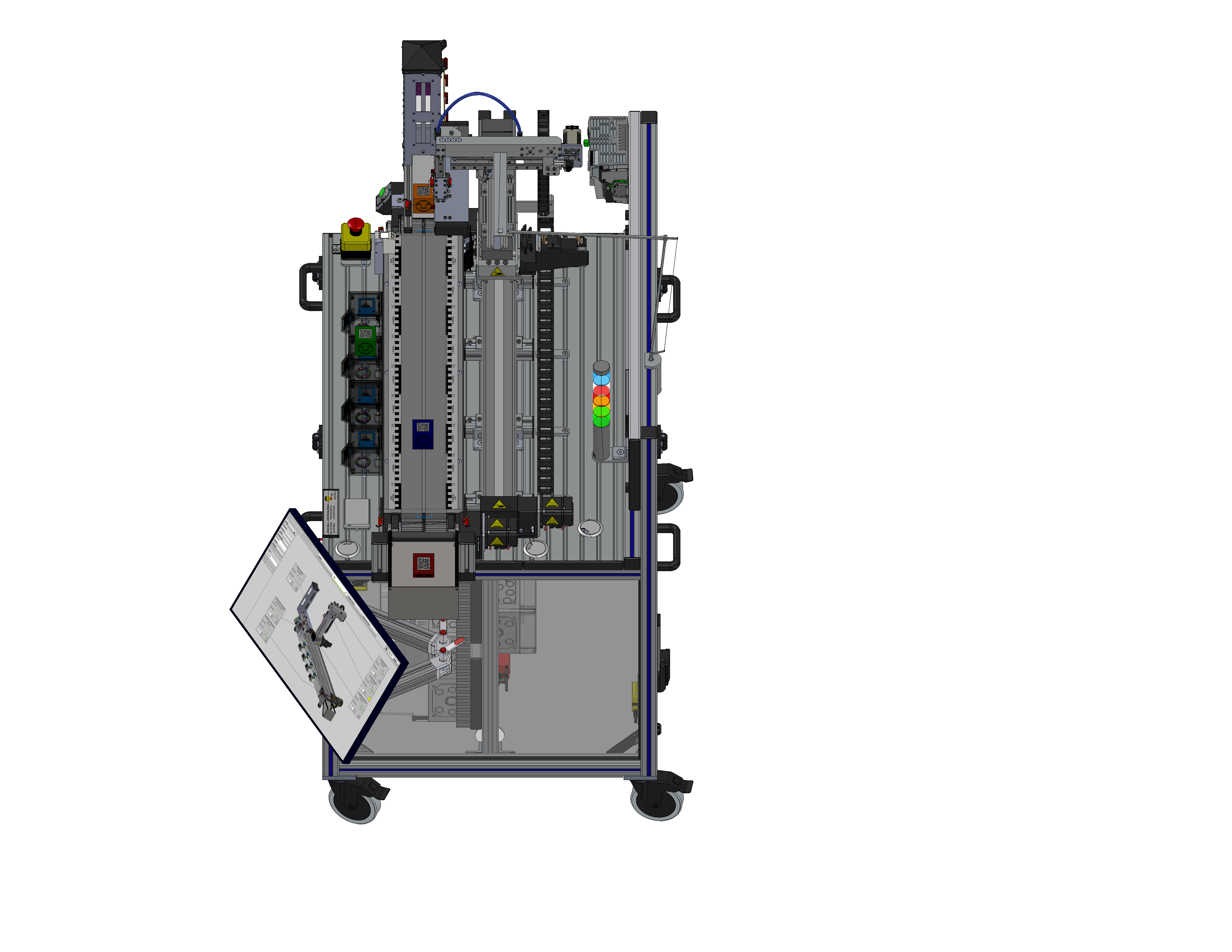

Ansicht von rechts
Schwenkbarer Touch-Monitor im Vordergrund. Rechts dahinter Ausschussbehälter für Probekörper. Rechts oben Automatisierungsampel. Portalgreifer, Förderband, Ablageplätze und Feeder im Hintergrund

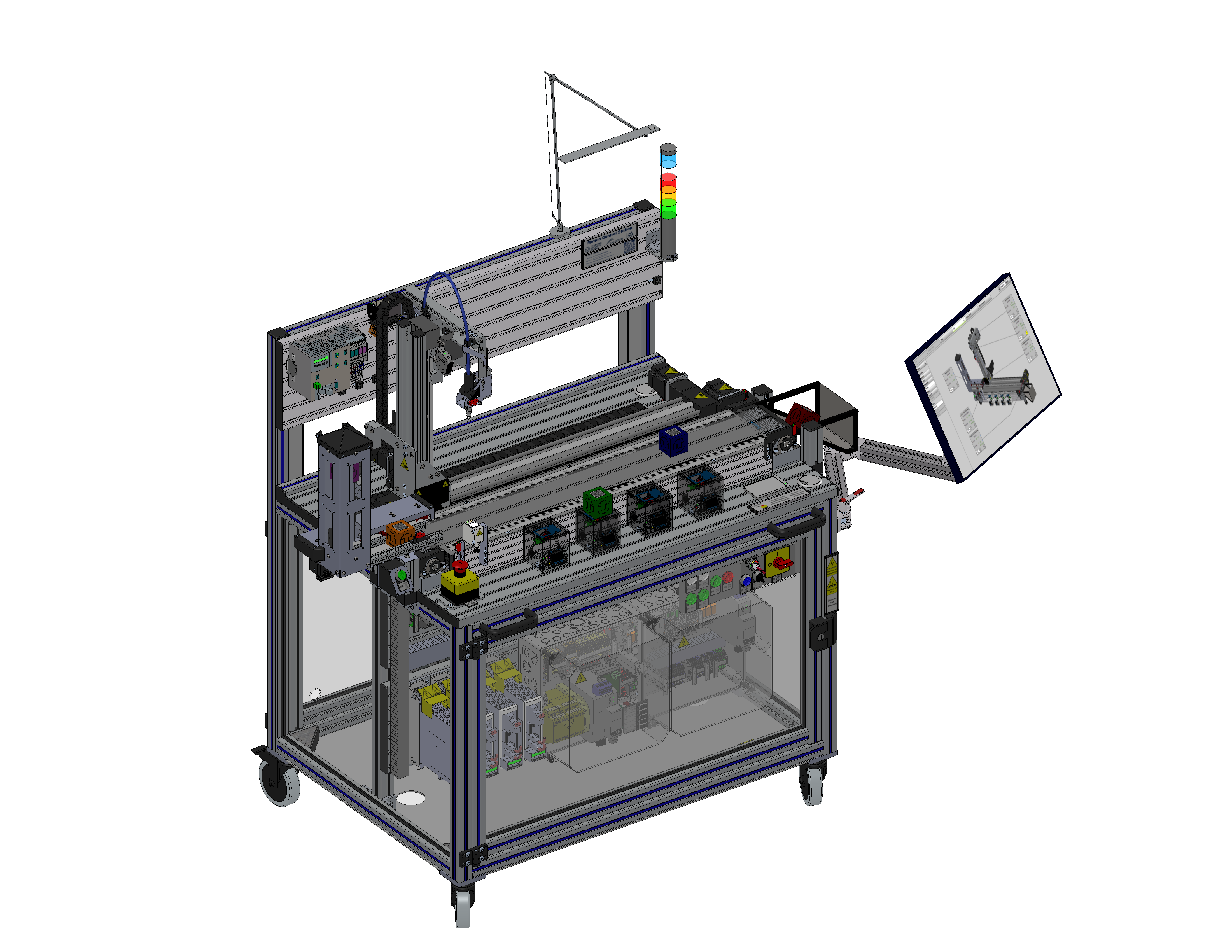

Ansicht schräg oben von vorne links
Portalgreifer in linker Endlage hinter dem Magazin und Feeder. Nothalt, Farbsensor und Ablageplätze im Fordergrund, Förderband mittig. Rechts Ausgabebehälter und Bedienpanel

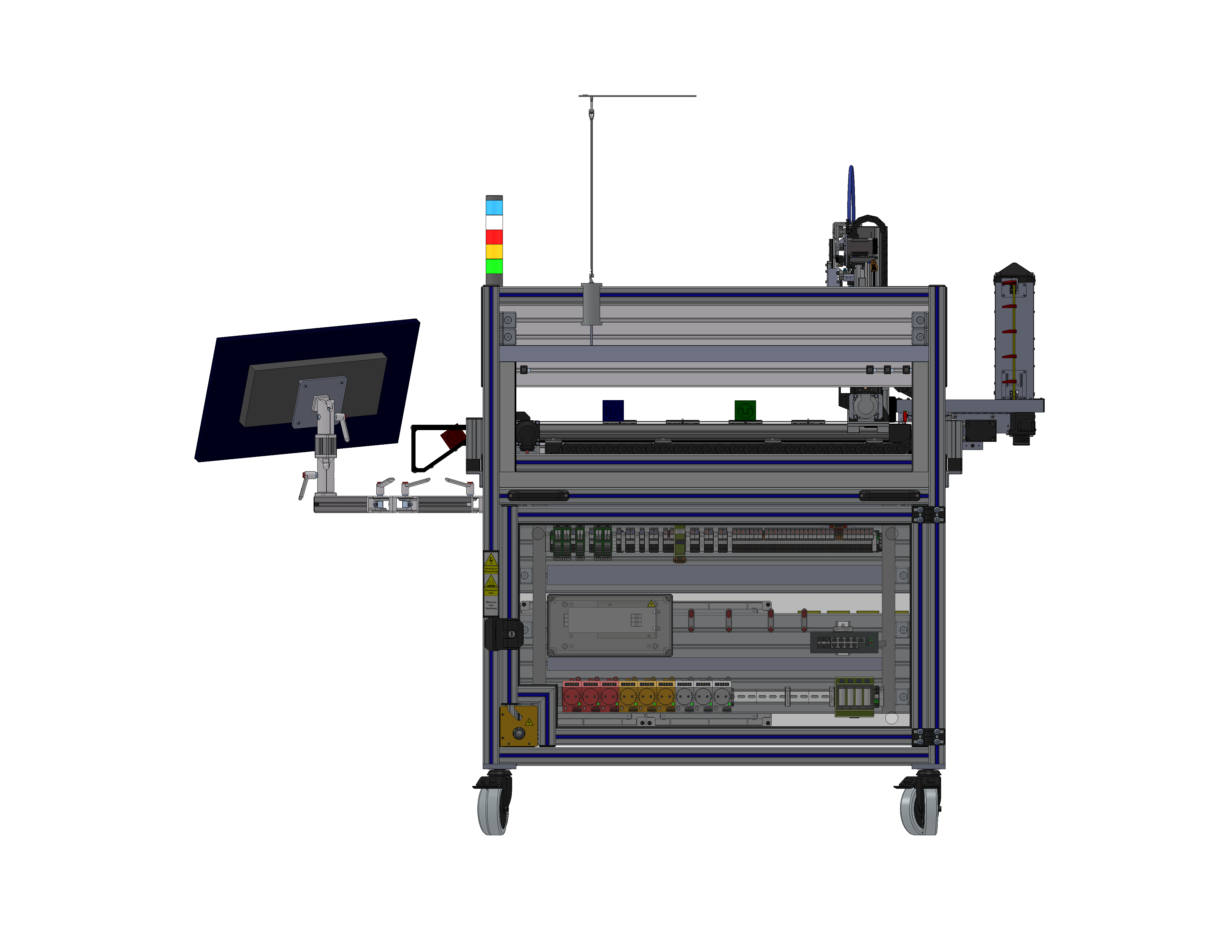

Ansicht von hinten
Plexiglastür mit Aussparung für Kabeldurchführung in gelb, im Innengehäuse Netzfilter, Steckdosen, Kabelhalterungen, Geberbatterien, Netzwerkswitch

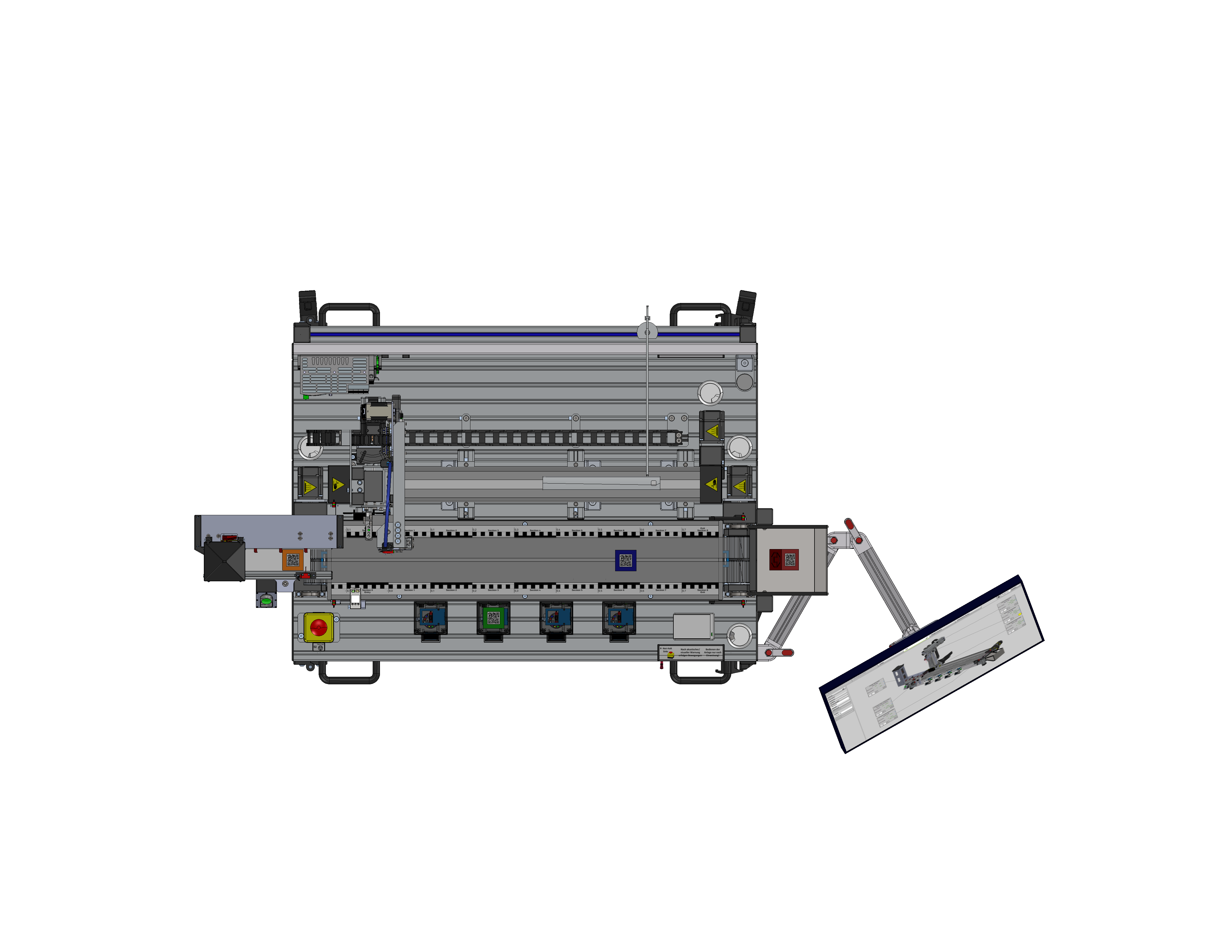

Ansicht von oben
Doppelförderband dunkelgrau mittig, vier Ablageplätze parallel davor, Längsachse des Portalgreifers parallel dahinter. Feeder und Nothalt links, Touch-Monitor rechts

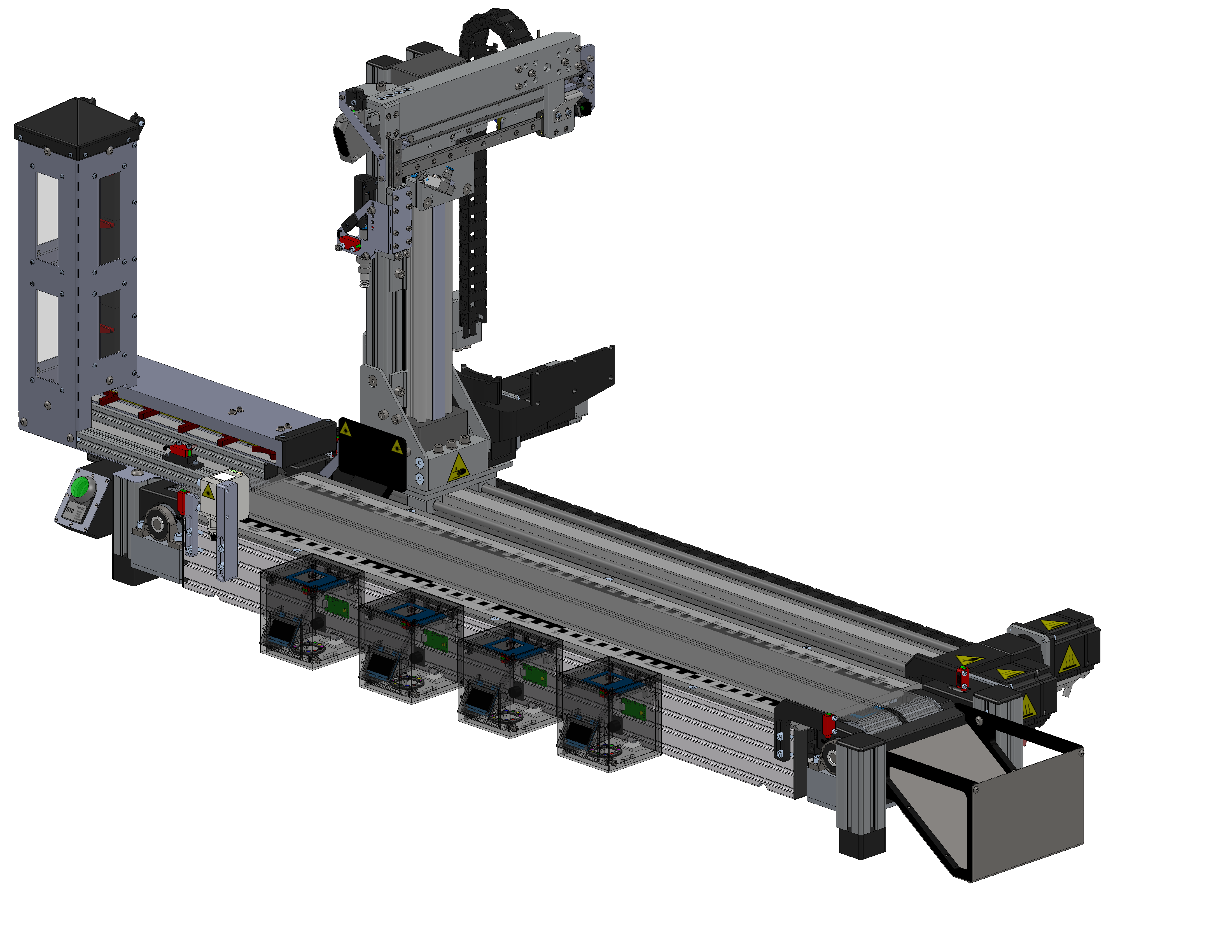

Detailansicht Förderband und Portalgreifer
Magazin und Feeder links, Förderband zentral. Portalroboter dahinter, bestehend aus Längsachse parallel zum Band, Vertikalachse und Querachse oben, welche mittels Zahnriemen angetrieben wird. Rechts Auffangbehälter.
